3Dモデリングの際、同時に複数の視点方向を確認しながら作業すると、効率的な作業が可能です。
前の記事の説明で画面を4分割した図がありましたが、3Dモデリングのリボンメニューから簡単に設定ができます。
（１）ワークスペースを「3Dモデリング」にしておきます。
（２）3Dデータを準備し、南東アイソメビューに設定します。
（３）「ホーム」タブ＞「表示」パネル＞「単一のビューポート」を展開し「複数のビューポート」を選択します。

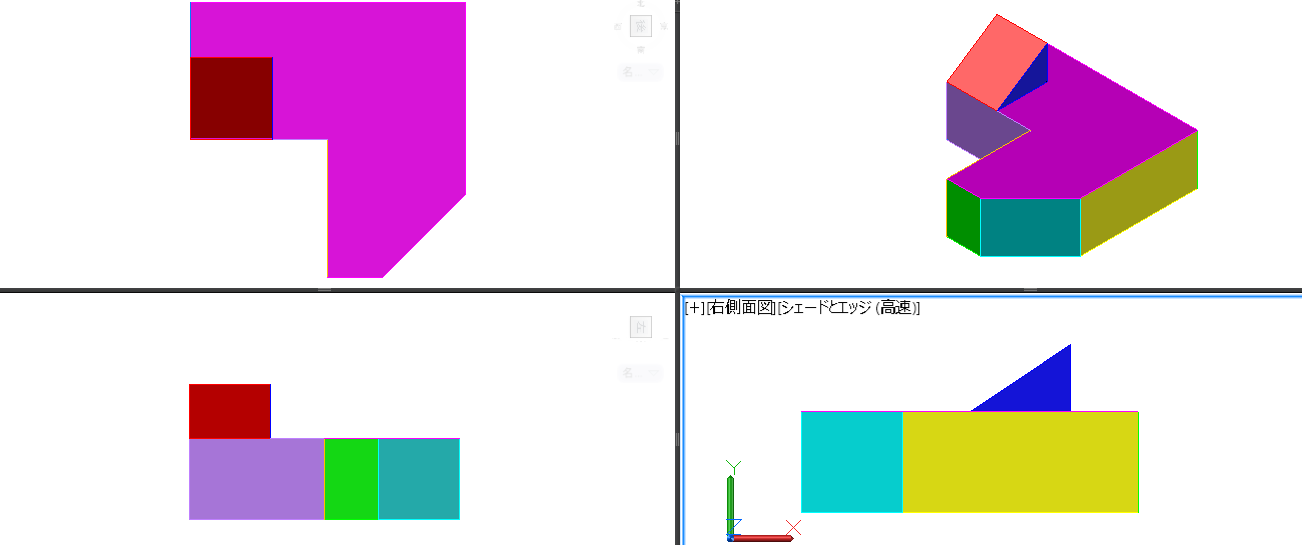

（４）画面が4分割になり、右上に「南東アイソメ図」が表示され、他の画面は、第3角法に対応した位置に「平面図」「正面図」「右側面図」が表示されます。
（５）各画面に対応するUCSが自動的に設定されています。
（６）「単一のビューポート」をクリックすると、直前にアクティブになっていたビューポート画面のみが表示されます。
