先日、AutoCADの出張研修に伺った会社では、主に配筋図の作図が行われています。実務図面を見せていただけたので、鉄筋を配列する作図方法の解説を行いました。
連続的に複写するような場合に一般的には［配列複写］コマンドを使います。但し、配筋図の場合は1方向のみへの配列でよいので、縦・横の2方向に設定が可能な［配列複写］コマンドをわざわざ使う必要はありません。
さらに均等割付けをしたい時には［複写］の［配列］オプションが便利です。以下に使い方を説明します。

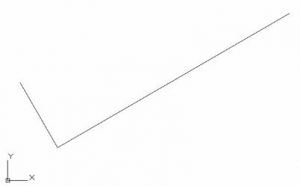

（1）左側の短い線分を下の長い線分の沿って均等に15本（14分割）複写しようと思います。
（2）図形（短い線分）を選択した後、［ホーム］タブ＞［修正］＞［複写］を実行し、基点として左下の端点をクリックします。

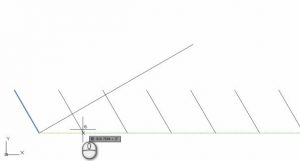

（3）次に［配列（A)］を選択し、［項目の配列数を入力：］で「15」を入力すると、カーソルの動きに沿って14本の線分が現れます。

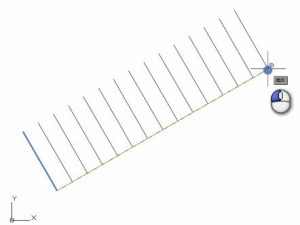

（4）ここでは均等割付を行いたいので、［フィット（F)］を選択し、右の端点をクリックします。

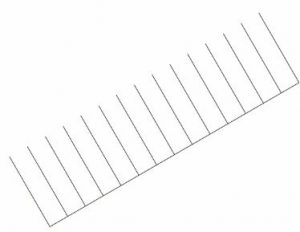

（5）［配列複写（array）］コマンドを使わなくても、一方向への均等割り付け複写が、簡単に簡単に行えます。14等分の場合は元の線分も含め、配列数を「15」と入力することに注意してください。
