Inventor パラメータ修正が可能なロフトの作成(1)の続きです。
前回はロフトの作成までを行いました。
(1)「管理」タブ>「パラメータ」をクリックします。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-27.png)
(2)「パラメータ」ダイアログボックスが開きます。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-28.png)
(3)パラメータ名「d4」の値を8mmから5mmに変更すると、ロフト形状が変化します。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-29.png)
(4)さらに「d4」を10mmに変更すると、ロフト形状が膨らむように変化します。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-30.png)
(5)「d4」が中央の直径であることがわかるよう、パラメータ名を「mid_dia」に変更し、値を10mmから8mmに戻しておきます。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-31.png)
(6)パラメータ名「d1」の値を10mmから20mmに変更すると、ロフト形状が引き伸ばされます。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-32-1024x817.png)
(7)「d1」が長さ方向の中間点であることがわかるよう、パラメータ名を「mid_level」に変更し、値を20mmから10mmに戻しておきます。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-33.png)
(8)「ユーザパラメータ」の「数値を追加」を選択します。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-34.png)
(9)「ユーザパラメータ」に「D」と入力し、値を3mmにします。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-35.png)
(10)「数値を追加」をクリック、「L」と入力し、値を20mmにします。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-36.png)
(11)「mid_dia」の計算式欄を展開し、「パラメータを一覧表示」をクリックします。
ユーザパラメータ ダイアログボックス ロフト
(12)パラメータのリストから「D」を選択します。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-38.png)
(13)「mid_level」の計算式欄を展開し、「パラメータを一覧表示」をクリックします。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-39.png)
(14)パラメータのリストから「L」を選択します。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-40.png)

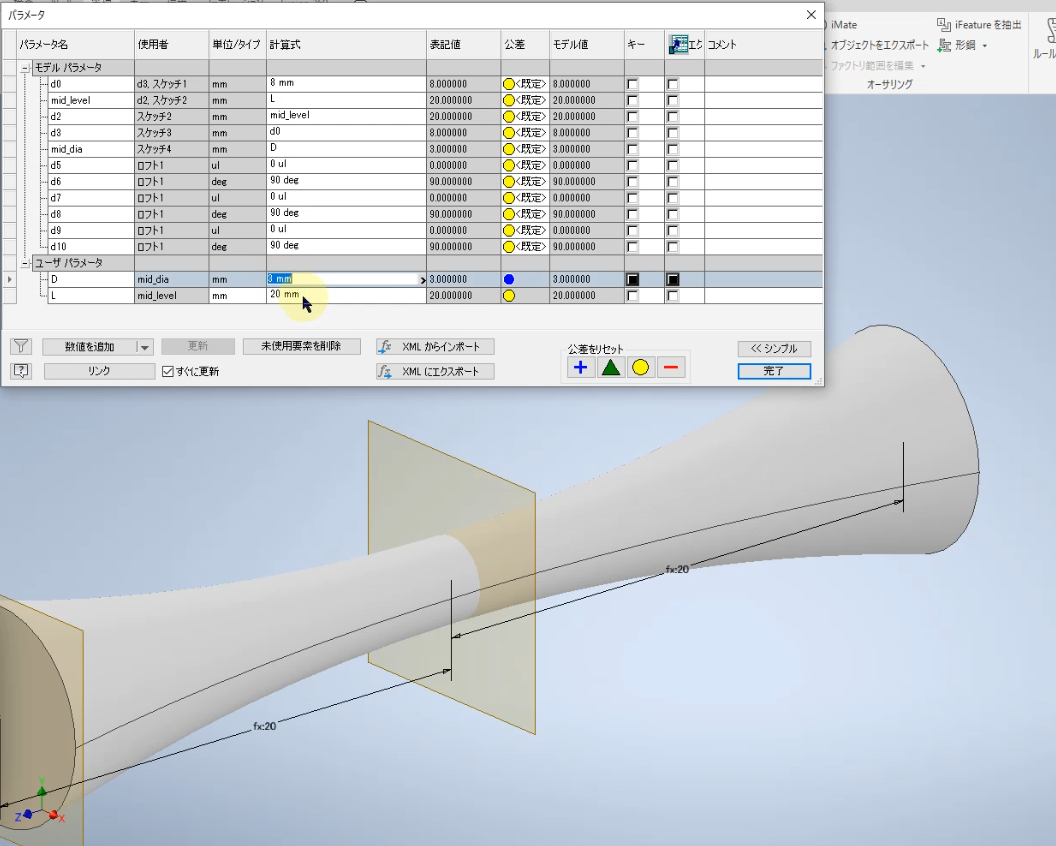

(15)「D」に入力されている3mmが「mid_level」に適用され、「L」に入力されている20mmが「mid_dia」に適用された結果、ロフト形状が変化します。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-41-1024x820.png)
(16)「D」を8mm、「L」を10mmに変更後、「完了」をクリックして、「パラメータ」ダイアログボックスを閉じます。
![](https://www.niteco.co.jp/blog/wordpress/wp-content/uploads/2024/03/image-42.png)
(17)次回はこのモデルを使って、Inventor Studioからパラメータをコントロールしてみます。
