Autodesk Inventorでは、図面やパーツ、アセンブリなどを新規作成するときにテンプレートを使用します。

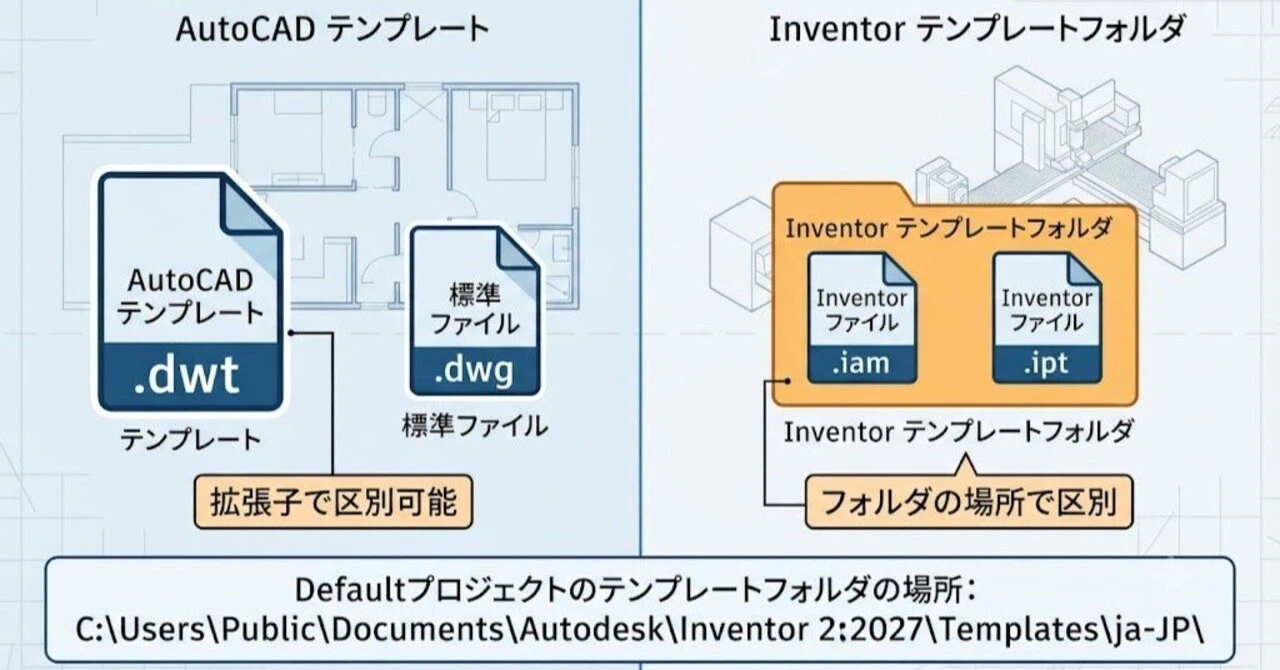

AutoCADの場合、テンプレートファイルは「.dwt」という専用の拡張子になっているため、通常の図面ファイル「.dwg」と簡単に区別できます。
一方、Autodesk Inventorのテンプレートは、ファイルの拡張子だけではテンプレートかどうかを判断できません。
では、Inventorではどのようにテンプレートが識別されているのでしょうか。
Autodesk Inventorのテンプレートは拡張子では区別しない
Autodesk Inventorでは、テンプレートとして設定されているフォルダに保存されているファイルが、テンプレートとして認識されます。
つまり、
- ファイルの拡張子を見るだけではテンプレートかどうか判断できない
- テンプレート用のフォルダに保存されていることが重要
という仕組みになっています。
Autodesk Inventorのテンプレート保存場所
Defaultプロジェクトを使用している場合、テンプレートフォルダは通常、次の場所にあります。
C:\Users\Public\Documents\Autodesk\Inventor 2027\Templates\ja-JP\
Windowsのエクスプローラーから、このフォルダを開いて確認することができます。
![Autodesk Inventor テンプレートフォルダ]
ここに保存されているファイルが、Inventorのテンプレートとして使用されます。
テンプレートを保存する場合
自分で作成したテンプレートを保存する場合は、テンプレートとして設定されている上記のフォルダに名前を付けて保存します。
例えば、自社で使用する図面の設定や、文字・寸法スタイルなどをあらかじめ設定したテンプレートを作成しておけば、新しい図面を作成する際の作業を効率化できます。
Autodesk Inventorのテンプレートを確認してみよう
Inventorを使用していて、
「作成したテンプレートが新規作成画面に表示されない」
という場合は、まずテンプレートの保存場所を確認してみてください。
特に、使用しているInventorのバージョンや言語設定によってテンプレートフォルダの場所が異なる場合があります。
また、プロジェクトの設定によって参照するテンプレートの場所が変わることもあるため、テンプレートが見つからない場合は、プロジェクト設定も確認するとよいでしょう。
まとめ
Autodesk Inventorのテンプレートは、AutoCADの「.dwt」のような専用の拡張子で区別されているわけではありません。
テンプレートとして設定されたフォルダに保存されているファイルがテンプレートとして認識されます。
Defaultプロジェクトで使用するテンプレートフォルダは、Inventor 2027の場合、次の場所です。
C:\Users\Public\Documents\Autodesk\Inventor 2027\Templates\ja-JP\
Inventorでオリジナルのテンプレートを作成する場合は、このフォルダを確認しておくとよいでしょう。
